INSTALAÇÃO E MONTAGEM DE BARRAMENTO BLINDADO BUS WAY
A MS Projetos Industriais é uma empresa especializada no projeto e instalação e montagem de barramentos blindados, com sede em Belo Horizonte. Atuamos em toda Minas Gerais mas preferencialmente nas cidades da região metropolitana, como Belo Horizonte, Betim, Caeté, Contagem, Ibirité, Lagoa Santa, Nova Lima, Pedro Leopoldo, Raposos, Ribeirão das Neves, Rio Acima, Sabará, Santa Luzia, Vespasiano, Sete Lagoas, Ouro Preto, Congonhas, Divinópolis, Itaúna, Pará de Minas e Juatuba, oferecendo soluções completas e eficientes para sistemas elétricos de alta confiabilidade.
O QUE É BARRAMENTO BLINDADO?
Busway, conforme definido pela National Electrical Manufacturers Association (NEMA), é um sistema de distribuição elétrica pré-fabricado que consiste em barras de barramento em um invólucro de proteção, incluindo comprimentos retos, encaixes, dispositivos e acessórios. Busway transporta eletricidade e se conecta a equipamentos elétricos, como aparelhagem de manobra, painéis e transformadores.
O barramento direcional é uma excelente alternativa aos cabos e conduítes em aplicações comerciais e industriais porque não é tão complexo de configurar, é mais barato de instalar e mais fácil de substituir, especialmente em aplicações onde os locais de carga provavelmente mudarão.
QUAIS SÃO OS TIPOS DE BARRAMENTOS BLINDADOS?
O barramento estilo sanduíche ou barra colada tem barras de fase empilhadas dentro de um gabinete de alumínio ou aço não ventilado. Este barramento pode ser interno, à prova de sprinklers ou externo e pode ser usado para fornecer energia entre equipamentos usando peças de alimentação. Além disso, locais de derivação podem ser fornecidos no próprio barramento. Este estilo é chamado de barramento plug-in e é normalmente usado para alimentar equipamentos abaixo do barramento. Capaz de fornecer alta ampacidade com classificações de resistência a curto-circuito igualmente altas, o barramento estilo sanduíche é uma solução econômica em vários mercados
Segmentos comuns de mercado: construção comercial, indústria geral e pesada e data centers. Busway estilo sanduíche é usado em aplicações de até 600 V e até 5000 A.
O barramento de trilhos é um projeto de trilho contínuo onde as caixas de derivação podem ser instaladas ou removidas em quase qualquer lugar ao longo do sistema de barramento. As caixas de derivação vêm equipadas com chicotes de cabos e receptáculos fixos, permitindo a distribuição de energia para o equipamento abaixo do barramento. Capaz de fornecer soluções de baixa tensão e ampacidade com reconfigurações simples no local, o barramento de trilhos é comum em mercados de data center, mas também é muito eficaz em laboratórios e aplicações de depósito.
Segmentos comuns de mercado: data centers, oficinas mecânicas e laboratórios. O barramento de trilhos é classificado para uso interno e está disponível até 1000 A e 600 V.
Não segrebarramento de fase fechado tem barras de fase de cobre localizadas em um gabinete separado por ar e isolamento de epóxi. As classificações ambientais incluem interno, externo e à prova de poeira. O material do invólucro ou gabinete pode variar de alumínio, aço ou aço inoxidável. Capaz de fornecer soluções de média e baixa tensão, o duto de barramento de fase não segregado é bem adequado para ambientes hostis.
Segmentos comuns de mercado: concessionárias de energia elétrica, instalações petroquímicas e indústria pesada. Duto de barramento de fase não segregado é usado em aplicações de até 38 kV e 6000 A.
O barramento blindado de barra espaçada é uma solução eficiente para a distribuição de energia elétrica em instalações de médio e grande porte, como indústrias, edifícios comerciais e data centers. Oferece maior segurança, flexibilidade e fácil expansão em relação aos sistemas de cabeamento tradicionais.
Com capacidades de corrente variando entre 400 A e 6300 A, é ideal para aplicações de baixa e média tensão (até 36 kV). O barramento pode ser fabricado com condutores de cobre ou alumínio, garantindo alta condutividade e resistência mecânica. O isolamento com materiais não inflamáveis e o grau de proteção IP (até IP67) asseguram a segurança contra choques elétricos e intempéries.
O sistema modular e compacto facilita a instalação e manutenção, enquanto o espaçamento entre as barras melhora a dissipação térmica, aumentando a eficiência e vida útil. Além disso, suporta correntes de curto-circuito de até 100 kA, garantindo alta confiabilidade.
Projetado de acordo com normas como NBR 5410 e IEC 61439, o barramento blindado de barra espaçada é uma solução robusta para atender às exigências dos mais diversos projetos elétricos.
Segmentos comuns de mercado: indústrias pesadas, centros de dados, grandes edifícios comerciais e residenciais, hospitais e centros de distribuição, onde há uma alta demanda por distribuição de energia confiável, segura e eficiente, com a flexibilidade necessária para expansões futuras e suporte a grandes cargas elétricas
O barramento ventilado é uma solução eficiente para a distribuição de energia elétrica em ambientes que exigem alta capacidade e controle térmico. Seu design inovador permite a circulação de ar entre as barras condutoras, garantindo melhor dissipação de calor e evitando o superaquecimento. Isso resulta em maior confiabilidade e vida útil do sistema, mesmo sob altas cargas.
Ideal para aplicações em indústrias, edifícios comerciais, data centers e outras grandes instalações, o barramento ventilado oferece flexibilidade para expansões futuras e facilidade de manutenção. Além disso, sua instalação modular e compacta otimiza o uso de espaço, tornando-o uma escolha eficiente e segura para projetos elétricos de médio e grande porte.
Certificado pelas principais normas de segurança e qualidade, o barramento ventilado garante uma distribuição de energia confiável, com proteção contra curtos-circuitos e sobrecargas, sendo uma opção robusta para os mais diversos tipos de empreendimentos.
Segmentos comuns de mercado: é utilizado em segmentos que exigem alta capacidade de condução de corrente com controle térmico eficiente, como indústrias pesadas, data centers, edifícios comerciais de grande porte, hospitais e centros de distribuição. Seu design permite uma melhor dissipação de calor, garantindo segurança e confiabilidade em ambientes com altas cargas elétricas e necessidades de expansão.

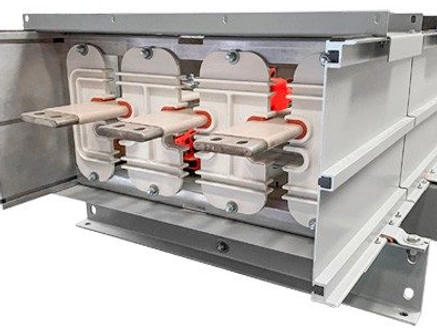

QUAIS SÃO OS COMPONENTES DO BARRAMENTO BLINDADO?
O barramento blindado é um sistema de distribuição de energia elétrica utilizado em instalações industriais, comerciais e residenciais de grande porte. Ele consiste em uma estrutura modular que permite a distribuição eficiente e segura de eletricidade. Os principais componentes do barramento blindado são:
-
Condutores: São os cabos metálicos (geralmente de cobre ou alumínio) que conduzem a corrente elétrica. Estão isolados e dispostos de forma a garantir baixa resistência e alta eficiência.
-
Envelopamento metálico (Blindagem): Protege os condutores de danos mecânicos, impactos externos e interferências eletromagnéticas, garantindo maior segurança e durabilidade do sistema.
-
Isolamento: Material que envolve os condutores, evitando curtos-circuitos e fugas de corrente. É geralmente feito de materiais plásticos ou resinas de alta resistência.
-
Conexões e acessórios: Incluem conectores, derivações e outros componentes que permitem a interligação entre diferentes seções do barramento, possibilitando a distribuição da energia para diversos pontos de carga.
-
Suportes e fixadores: Responsáveis por manter o barramento firme e seguro nas paredes ou tetos, evitando movimentações indesejadas e garantindo estabilidade.
Esses componentes trabalham juntos para oferecer uma solução segura, modular e eficiente na distribuição de energia elétrica.
Cotovelo

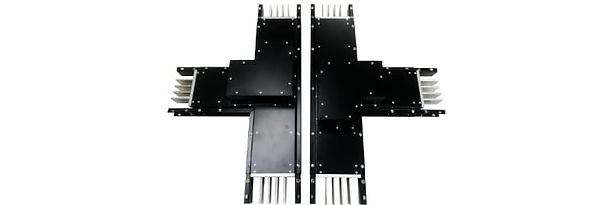

Te
Componente do barramento
Cofre Plug-in

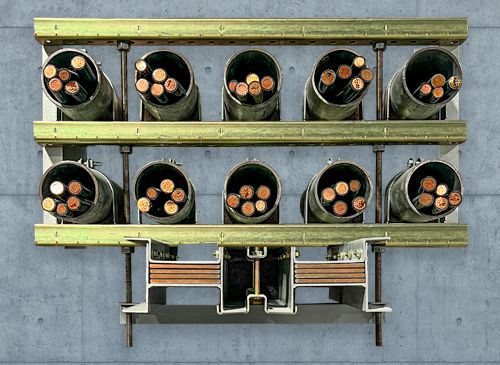

COMO O BARRAMENTO SE COMPARA AO CABO E AO CONDUÍTE?
O barramento blindado destaca-se pela sua maior eficiência e capacidade de condução de correntes elevadas, sendo ideal para grandes projetos industriais, comerciais e data centers. Ele oferece uma solução compacta, segura e de fácil instalação, com proteção robusta contra sobrecargas, curtos-circuitos e danos mecânicos. Além disso, o barramento é modular, facilitando futuras expansões e reduzindo o tempo e custo de manutenção, graças ao seu design que permite acesso rápido e simples aos componentes.
Por outro lado, os sistemas de cabo e conduíte são opções mais comuns em projetos menores e possuem um custo inicial mais baixo. No entanto, sua instalação pode ser mais trabalhosa, ocupando mais espaço e demandando maior tempo para manutenção e modificações. Em ambientes que exigem alta demanda de corrente e flexibilidade, o uso de cabos e conduítes pode se tornar menos eficiente, resultando em maiores custos operacionais a longo prazo.
Escolher entre barramento ou cabo e conduíte depende das necessidades do projeto, sendo o barramento a solução ideal para instalações de grande porte que exigem alta confiabilidade e expansões futuras.
elétrica.
Importância do Barramento Blindado para a Segurança e Eficiência Elétrica
Os barramentos blindados são essenciais em instalações elétricas de grande porte, como indústrias, hospitais, shoppings e edifícios comerciais. Esse tipo de barramento oferece segurança elevada, protegendo os cabos condutores em canalizações metálicas, o que evita contato externo e reduz o risco de acidentes elétricos e incêndios. Além disso, os barramentos blindados são altamente eficientes, pois suportam grandes cargas elétricas, oferecendo melhor desempenho em comparação aos cabos convencionais.
A MS Projetos Industriais é especializada no projeto e instalação de barramentos blindados, garantindo a adequação às normas técnicas e assegurando a eficiência dos sistemas elétricos. Com nossa expertise, proporcionamos maior segurança e durabilidade às instalações, além de reduzir o tempo de manutenção e falhas operacionais.
Serviços de Projeto e Instalação de Barramento Blindado da MS Projetos Industriais
Na MS Projetos Industriais, oferecemos serviços completos e personalizados de projeto e instalação de barramentos blindados para atender as necessidades específicas de cada cliente. Nossos serviços incluem:
-
Projeto Sob Medida: Desenvolvemos projetos personalizados de barramento blindado, adequados às características da instalação e às exigências de cada cliente, garantindo máxima eficiência e segurança.
-
Instalação Especializada: Nossa equipe de eletricistas, técnicos e engenheiros é altamente capacitada e qualificada para realizar a instalação de barramentos blindados, seguindo rigorosamente as normas técnicas e de segurança.
-
Manutenção Preventiva e Corretiva: Oferecemos serviços de manutenção preventiva para garantir o bom funcionamento dos barramentos blindados e evitar falhas que possam comprometer a operação dos sistemas elétricos.
-
Atualização de Sistemas Elétricos: Para empresas que precisam modernizar seus sistemas elétricos, a MS Projetos Industriais realiza a substituição de barramentos antigos por barramentos blindados, melhorando a segurança e a eficiência das instalações.
Benefícios de Trabalhar com a MS Projetos Industriais para Instalação de Barramentos Blindados
Optar pela MS Projetos Industriais para o projeto e instalação de barramentos blindados traz diversas vantagens:
-
Segurança Máxima: Os barramentos blindados oferecem um nível de proteção superior, minimizando o risco de curtos-circuitos, choques elétricos e incêndios, garantindo maior segurança para as instalações e os trabalhadores.
-
Alta Eficiência Elétrica: Os barramentos blindados são projetados para suportar grandes correntes elétricas de forma eficiente, reduzindo perdas e garantindo uma distribuição de energia mais estável e segura.
-
Durabilidade e Baixa Manutenção: A estrutura robusta dos barramentos blindados aumenta a vida útil do sistema elétrico, reduzindo a necessidade de manutenções frequentes e os custos associados.
-
Conformidade com Normas Técnicas: Todos os nossos projetos seguem rigorosamente as normas da ABNT e outras regulamentações nacionais, garantindo que o sistema esteja em conformidade com os padrões de segurança e eficiência.
-
Soluções Personalizadas: Desenvolvemos soluções sob medida para cada tipo de instalação, levando em conta as particularidades de cada projeto, desde pequenas empresas até grandes indústrias.
Por que Escolher a MS Projetos Industriais?
A MS Projetos Industriais é reconhecida pela excelência no projeto e instalação de barramentos blindados em Belo Horizonte e região metropolitana. Nossa equipe de especialistas possui vasta experiência em sistemas elétricos de alta complexidade, garantindo que cada projeto seja executado com precisão e atenção aos detalhes.
Nosso diferencial é o atendimento personalizado, que se adapta às necessidades específicas de cada cliente, sempre prezando pela qualidade, segurança e eficiência das instalações.
FAQ (Perguntas Frequentes)
O que são barramentos blindados?
Os barramentos blindados são sistemas de condutores elétricos protegidos por canalizações metálicas, que oferecem maior segurança, durabilidade e eficiência em instalações elétricas de grande porte.
A MS Projetos Industriais faz o projeto e a instalação de barramentos blindados?
Sim, a MS Projetos Industriais oferece serviços completos de projeto e instalação de barramentos blindados, garantindo a conformidade com as normas de segurança e eficiência elétrica.
Quais os lugares a MS Projetos Industriais atende?
Atendemos em toda Minas Gerais mas o nosso foco é na grande Belo Horizonte, nas cidades de Belo Horizonte, Betim, Caeté, Contagem, Ibirité, Lagoa Santa, Nova Lima, Pedro Leopoldo, Raposos, Ribeirão das Neves, Rio Acima, Sabará, Santa Luzia, Vespasiano, Sete Lagoas, Ouro Preto, Congonhas, Divinópolis, Itaúna, Pará de Minas e Juatuba.
Quais são os benefícios de instalar barramentos blindados em sistemas elétricos?
Os barramentos blindados oferecem maior segurança, eficiência na condução elétrica, durabilidade, e reduzem os riscos de acidentes elétricos como choques e curtos-circuitos.
A MS Projetos Industriais também oferece manutenção para barramentos blindados?
Sim, além da instalação, oferecemos serviços de manutenção preventiva e corretiva para garantir que os barramentos blindados operem com máxima eficiência e segurança.
Conclusão
A MS Projetos Industriais é a escolha ideal para empresas que buscam projetos de barramento blindado em Belo Horizonte e na região metropolitana. Com soluções personalizadas, expertise técnica e foco na segurança e eficiência, garantimos a implementação de sistemas elétricos robustos e confiáveis. Entre em contato com a MS Projetos Industriais para desenvolver o projeto ideal para suas instalações e assegurar o melhor desempenho elétrico.
Outras Curiosidades sobre barramento blindado
O barramento blindado é um sistema de distribuição elétrica que utiliza condutores isolados e blindados, proporcionando maior segurança, confiabilidade e flexibilidade às instalações elétricas. Ele é composto por barras condutoras que são envolvidas por uma camada de isolamento e proteção, geralmente feita de material termoplástico ou termofixo.
Ao seguir as diretrizes da ABNT NBR 16019, é possível garantir uma instalação adequada e eficiente do barramento blindado. A norma aborda diversos aspectos relevantes, tais como:
Características e requisitos do barramento blindado: A norma estabelece os requisitos técnicos para o barramento blindado, incluindo especificações para a isolação, a proteção mecânica, a capacidade de corrente, a temperatura, a resistência ao fogo e a proteção contra curto-circuito.
Projeto do sistema de barramento: A ABNT NBR 16019 orienta o projeto do sistema de barramento, considerando aspectos como a seleção dos componentes adequados, a definição dos espaçamentos e isolações, a correta fixação do barramento e a determinação da capacidade de condução de corrente.
Montagem e instalação: A norma estabelece os procedimentos corretos para a montagem e instalação do barramento blindado, incluindo a correta fixação das barras condutoras, a conexão dos condutores aos dispositivos de distribuição, a fixação dos isoladores e a proteção mecânica adequada.
Testes e comissionamento: A ABNT NBR 16019 aborda os testes e comissionamento do sistema de barramento blindado, recomendando a realização de ensaios para verificar a resistência do isolamento, a capacidade de condução de corrente, a proteção contra curto-circuito, entre outros aspectos importantes.
Manutenção e inspeção: A norma também orienta a manutenção e inspeção periódica do sistema de barramento blindado, incluindo a verificação das conexões, do estado da isolação, da integridade mecânica e da proteção contra agentes externos que possam comprometer o desempenho do barramento.
É fundamental seguir as diretrizes da ABNT NBR 16019 para garantir a correta instalação e operação do sistema de barramento blindado. Essa norma contribui para a segurança, a confiabilidade e a eficiência das instalações elétricas industriais, minimizando os riscos de falhas e garantindo o pleno funcionamento do sistema de distribuição elétrica. Recomenda-se a contratação de profissionais especializados e experientes para realizar o projeto, a montagem e a instalação do barramento blindado, garantindo a conformidade com as normas e regulamentações vigentes.
