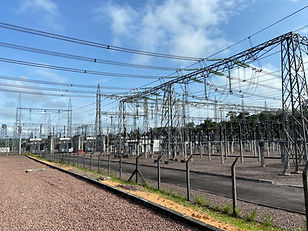

Montagem e adequação de subestação CEMIG

Montagem e Adequação de Subestações CEMIG: Conformidade com Normas ND-5.3 e ND-5.33 | MS Projetos Industriais

montagem e adequação de subestações CEMIG, em conformidade com as normas ND-5.3 e ND-5.33, são serviços críticos para garantir segurança operacional, eficiência energética e compliance regulatório em Minas Gerais. Na MS Projetos Industriais, especialista em engenharia elétrica de alta tensão, oferecemos soluções completas, desde a análise técnica até o comissionamento final, seguindo rigorosamente os padrões da CEMIG ANEEL.

 Etapas do Processo


Análise Técnica Especializada (Normas ND-5.3 e ND-5.33)

  • Diagnóstico do projeto existente: Avaliação de equipamentos obsoletos, sistemas de proteção defasados e aterramento não conforme.

  • Checklist CEMIG: Verificação de itens críticos como:

    • Distâncias mínimas entre barramentos (ex.: 1,5 metros para 13,8 kV).

    • Níveis de isolamento conforme NBR 6939.

    • Sistema SPDA (Proteção contra Raios) classe II ou III.


 Projeto Executivo Detalhado (Garantia de Aprovação)

  • Atualização para ND-5.33:

    • Substituição de disjuntores a óleo por modelos SF6 ou Vácuo.

    • Implementação de relés microprocessados (SEL, Siemens).

  • Layout otimizado: Redução de custos com subestações compactas GIS (Gás Insulado).


Fornecimento de Equipamentos Homologados

  • Parcerias com marcas certificadas: WEG, Schneider, ABB.

  • Equipamentos-chave:

    • Transformadores seco (até 30 MVA).

    • Disjuntores com IAC 20 kA (Norma ABNT NBR IEC 62271).

    • Sistemas de telemedição SCADA CEMIG.


Montagem com Segurança NR-10

  • Equipe qualificada: Eletricistas com curso NR-10 atualizado.

  • Procedimentos críticos:

    • Instalação de malha de aterramento < 5Ω (composto químico Eritech).

    • Blindagem de cabos de média tensão (15 kV XLPE).


Testes e Comissionamento Rigorosos

  • Ensaios elétricos:

    • Megôhmetro: Isolação de cabos (> 1000 MΩ).

    • Injeção secundária: Teste de relés de sobrecorrente e diferencial.

  • Laudo de conformidade CEMIG: Documentação para vistoria técnica sem retrabalho.


Documentação Técnica Completa

  • Entregáveis obrigatórios:

    • Diagramas unifilares atualizados (AutoCAD e PDF).

    • Relatórios de análise de curto-circuito (software ATP).

Certificado de ensaios dielétricos (NBR 5356-1).


Precisa de uma subestação CEMIG dentro das normas ND-5.3 e ND-5.33?
Fale com a MS Projetos Industriais e evite:

  • Multas por não conformidade

  • Paradas não programadas

  • Riscos de acidentes elétricos

Solicite um orçamento !








































A MS Projetos Industriais é reconhecida pela qualidade e segurança na montagem e adequação de subestações CEMIG, cumprindo rigorosamente as normas ND-5.3 e ND-5.33. A empresa conta com uma equipe altamente capacitada, que possui amplo conhecimento das normas e diretrizes da CEMIG, bem como das melhores práticas de engenharia elétrica. Dessa forma, a MS Projetos Industriais oferece soluções confiáveis e eficientes para a montagem e adequação de subestações CEMIG.

Perguntas Frequentes sobre Montagem e Adequação De Subestação Cemig


Qual o custo médio para montar uma subestação CEMIG?

O custo varia conforme a tensão e porte


 Quanto tempo demora a montagem de uma subestação CEMIG?

Entre 4 meses (subestações compactas) e 18 meses (subestações de alta tensão com licenciamento ambiental).

O que é a norma ND-5.3 da CEMIG?

É o padrão técnico que define requisitos para projetos, materiais e segurança de subestações, incluindo:

  • Distâncias mínimas entre equipamentos.

  • Especificações de disjuntores e relés.

  • Sistemas de proteção contra raios (SPDA).

Como adequar uma subestação antiga à ND-5.33?

 Passos essenciais:

  • Substituir disjuntores obsoletos por modelos a vácuo ou SF6.

  • Atualizar sistemas de proteção com relés digitais (ex.: SEL-751).

  • Refazer o aterramento para resistência < 5Ω.



​Como monitorar uma subestação remotamente?

Com sistemas SCADA ou IoT, que permitem:

  • Leitura de parâmetros em tempo real (temperatura, tensão).

  • Alertas automáticos para falhas.

  • Integração com centrais de operação da CEMIG.

Quais as multas por não seguir as normas ND-5.3?

 A CEMIG pode aplicar:

  • Multas diárias de até R$ 50 mil (casos graves).

  • Suspensão do fornecimento de energia até regularização.

Precisa de laudo de aterramento para subestações?

 Sim! É obrigatório e deve seguir a NBR 15751, com medição realizada por empresa certificada pelo Inmetro.

O que é o sistema SPDA em subestações?

O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é obrigatório e deve ser classe I ou II, conforme NBR 5419. Inclui:

  • Captores (pára-raios).

  • Condutores de descida.

  • Malha de aterramento dedicada.
